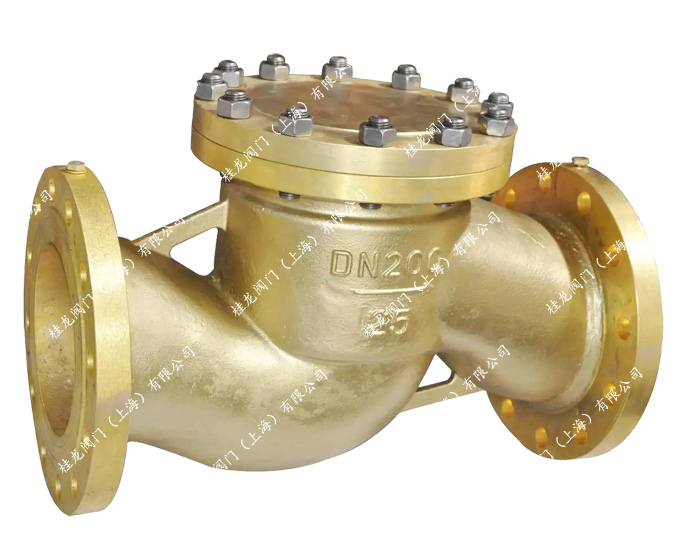

H41W升降式止回閥為比較常見的一種止回閥，其閥瓣是沿著進出口通道的中心線垂直作升降運動，動作可靠，流體阻力比直通式較小。主要用于液壓管道水平安裝位置使用。
全銅升降式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。H41W黃銅升降式止回閥：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
H41H止回閥主要性能規范
|
試驗壓力
|
公稱壓力（ MPa ）
|
|
1.6
|
2.5
|
4
|
6.4
|
10
|
|
殼體試驗
|
2.4
|
3.8
|
6
|
9.6
|
15
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.1
|
11
|
|
閥體材料
|
WCB（C）
|
CF8（P）
|
CF8M（R）
|
WC6
|
WC9
|
|
工作溫度
|
≤ 425
|
≤ 100
|
≤ 100
|
≤ 550
|
≤ 550
|
|
適用介質
|
水、蒸汽、油品
|
硝酸類
|
醋酸類
|
水、蒸汽
|
水、蒸汽
|
H41H-64止回閥主要連接尺寸：
|
公稱通徑
|
PN1.6/2.5/4.0MPa
|
PN6.4MPa
|
PN10.0MPa
|
|
L
|
H
|
L
|
H
|
L
|
H
|
|
DN32
|
180
|
100
|
260
|
160
|
260
|
165
|
|
DN40
|
200
|
110
|
260
|
165
|
260
|
170
|
|
DN50
|
230
|
115
|
300
|
170
|
300
|
175
|
|
DN65
|
290
|
140
|
340
|
185
|
340
|
190
|
|
DN80
|
310
|
170
|
380
|
205
|
380
|
235
|
|
DN100
|
350
|
200
|
430
|
230
|
430
|
265
|
|
DN125
|
400
|
230
|
500
|
265
|
500
|
310
|
|
DN150
|
480
|
255
|
550
|
310
|
550
|
350
|
|
DN200
|
600
|
285
|
650
|
350
|
650
|
400
|
|
